QST-J型气动试压泵技术参数详细说明书
QST-J型气动试压泵技术参数详细说明书
1、QST140-J气动试压泵 系统性能
a. 系统额定工作压力:140MPa;
b. 额定气源压力:0.7MPa
c. 气动泵具有外部吸液接口
2、系统主要有以下部件组成:
(1) 一个有效容积不小于100L的油箱,油箱有清洗孔、呼吸孔、泄油孔及油镜。
(2) 一个气液比为1:46的气动泵,最大输出压力40MPa, 排量130mL/冲程。低压气动泵配一个安全阀用于保护该启动泵。
(3) 一个气液比为1:256的气动泵,该气泵与1:46气动泵并联,工作压力可达140MPa。
(4) 两个超高压截止阀,工作压力可达180MPa, 一个用来泄去系统的压力,另一个用来保持压力。
(5) 一个OD100的抗震压力表显示系统输出压力,量程为0~250MPa。
(6) 一套1〞气源管汇,包括截止阀,气源三联件及两个气源的压力表,分别用来显示:气源压力和调压之后供给泵组的压力。
(8) 其它必要的滤清器,截止阀,溢流阀及连接管件等。
1.2 功能特点
设备机架采用喷砂烤漆等处理保证外观质量,水箱全部使用304不锈钢适应大多数潮湿的户外恶劣环境使用。水箱进水口加水口都配置高精度过滤器,保证系统用水清洁。设备配置高精度压力表,精确显示气源压力、减压阀减压压力、测试高压压力。系统多处配置单向阀组合截止阀保证测压内泄漏小、泄压方便等特点。气动增压泵分高低压泵,满足了低压大排量,高压小排量提高试压效率的特点。系统配置两个爆破器,保证设备系统安全和人生安全。该系统具有操作简单,安全可靠,全气动增压(无需电源)等特点。
1.2 用途:
140MPa内压力测试。
1.3 工作条件:
试压设备应放置在平、硬地面上使用。
系统工作额定气压0.7MPa。
2.结构形式与工作原理
2.1 结构形式
QST140气动试压泵系统组成(如图 1、图二)。
(图1) (图二)
2.2 工作原理
QST140气动试压泵系统是以空气通过空气压缩机将空气增压,将气源接入三联件进行过滤减压,气路上设置多个球阀,可单独使用某个泵或两个泵同时运行,压缩气体通过启动增压泵带动活塞往复运动,水通过单向阀进入增压器内,增压器具有增压效果,从而将水高压输出。
3.操作说明:
3.1、
1、使用气源需通过干燥过滤处理。
2、使用水源保持干净清洁。
3.2、操作步骤:
1、气源线及测试管等安装。
按现场实际情况,装好管线,压力控制器(无需压力控制器可将接口用堵头堵住)等,打开泄压阀和节流阀(如图3),打开水箱第一个球阀(如图4)使水顺畅进入增压器内。
内部水源球阀 |
内部水源球阀 |
高压输出接口 |
卸压阀 |
截止阀 |
(图三) (图四)
2、检查管线接入正确,紧固可靠,关闭所有气路球阀将干燥的气源接入气源接入口,打开气源球阀,调节减压阀,设定最高压力不能超过0.7MPa,初始调试先将气源通过减压阀降低至0.3MPa。待气动泵启动时逐渐调高压力,观察压力表和气动泵运动情况,此时泄压阀、截止阀打开三通球阀打至水箱内循环液压表无压力,水箱内水循环可通过水箱观察口观察水循环情况,需空载运行两分钟排空管内空气。操作完成后关闭泄压阀,当压力逐渐上升至5-8MPa时停止调节气源减压阀,检查管线接头等处是否有泄露。若无泄露继续调大减压阀增至20-30PMa再次检查管线泄露情况,无泄露再逐渐调节气源压力至测试压力,间断性检查管路是否有泄露,如有泄露需停止加压,卸掉水压及气动泵内气压力,待紧固后继续测试,请勿将压力直接升高至测试压力。
气源接入口 |
气源接入口 |
3、根据要求保压时间,保压完成后打开“泄压阀”卸掉测试系统压力。
泄压阀 |
4.操作安全规范
4.1、 检查控制系统与测试件管线是否牢固。
4.2、 检查气源接入管线是否紧固可靠。
5.故障分析与排除
故障现象 |
原因分析 |
排除方法 |
备注 |
减压阀气源输出压力基本最大值,增压器无法运动高压输出端无压力。 |
1. 截止阀没有打开。 2. 高压管线堵塞 3. 、气动泵吸空,无法吸入水 |
1. 打开截止阀。 2. 检查高压管线端是否有堵塞 3. 将水箱水位加高或加大外部水源压力 |
|
漏水 |
1.管线连接接头螺纹损坏。 2.密封垫失效。 3.管线老化损坏。
|
1.旋出管线接头 ,仔细观察螺纹是否损坏,如损坏更换接头。 2.更换密封垫。 3.拆出管线,堵塞一头,另一头进行加压,观察是否有漏水情况。 |
|
液压压力表在卸压后表针回不到“0”位 |
1.压力表接头内阻尼孔堵塞。 2.压力表损坏。 |
1.拆下压力表及接头,旋出接头内阻尼螺钉清洗干净后装回接头内。 2.修理或更换压力表。 |
|
6.保养、维护
6.1 增压系统主体保养:
使用完后检查机体内,保持清洁,定期检查过滤器是否堵塞,水箱需清理沉淀。
6.2高压管线和气源管线保养:
为保证增压动作顺利完成,应定时拆出管线进行检查,判断是否需要更换。
7.随机附件。
7.1发货配件(见表1)
表1:
№ |
名称 |
型号规格 |
数量 |
单位 |
附注 |
1 |
主机 |
QST140 |
1 |
套 |
1000×950×1400 |
2 |
气源管 |
15米 |
1 |
套 |
|
3 |
高压软管 |
15米 |
1 |
套 |
|
4 |
水源管 |
15米 |
1 |
件 |
|
5 |
密封件 |
9.9(内径)*2.62 |
4 |
件 |
|
6 |
转换接头 |
M22.1.5外传NPT1/2" |
1 |
件 |
|
7 |
截止阀 |
LYHS-200-A-6 |
1 |
件 |
通经6mm |
8 |
单向阀 |
LYHC-200-A-0.2-6 |
1 |
件 |
管式 |
7 |
随机工具 |
|
1 |
套 |
内六角扳手1套,两件活动扳手 |
8 |
随机文件 |
|
1 |
套 |
含发货清单、说明书、合格证 |
8.产品文件
8.1 产品作用说明书
8.2 出厂合格证
8.3 产品装箱单

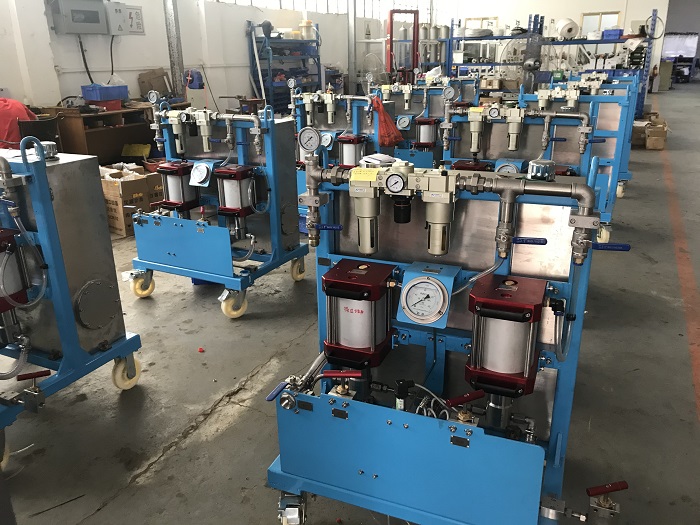

QST140气动试压泵组成(图1)
