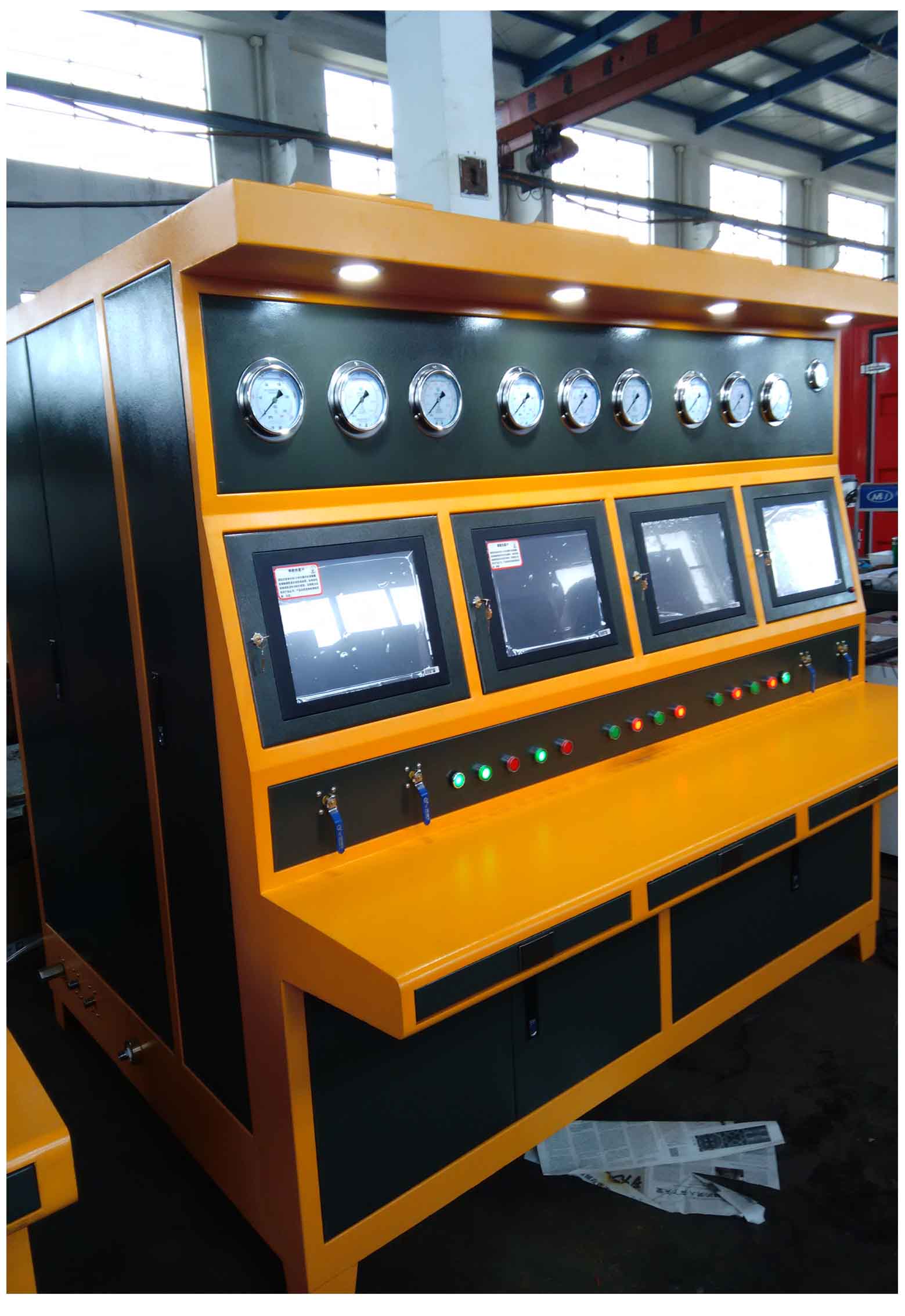

气密封试验台

一、 产品特点

本系列气动试压泵以压缩空气为动力源，由气马达带动液压泵，实现低气压输入、高液压输出的装置。通过调整气源压力或流量，改变液压泵的压力及流量，故此泵具有广阔的应用范围。

二、 用途

• 各种石油工具的气密性测试；
• 各种气动元件密封性能试验；
• 泵体、阀门、管件、压力容器、壳体等承压元件的气压测试和泄漏测试；
• 安全气囊灌充，热等级静压机，飞机轮胎和液压蓄能器充氮，仪器仪器校验等其它似为气瓶充装原理的各种气密封性试验应用；
• 适用于其他产品的静态气压测试和泄露测试，如散热器、冷凝管、压缩机壳体、热交换器等。
• 石油工程的管材、阀门、锅炉等一切承压容器进行液体 试压检测。泵可作防喷器控制系统的压力源。

三、 气密封试验台技术参数：

1． 低压系统气液比：1：60；

2． 高压系统气液比：1：270；

3． 试压范围：0～250MPa；（可选*可扩充）

4． 试压介质：水(环境温度低于0℃需加防冻液)、液压油；

5． 气源及水源接口螺纹规格1：内螺纹NPT 1；

6． 高压接口螺纹规格1：外螺纹NPT 1/2。

注：1“螺纹规格”为本试压台提供的接口螺纹规格，用户应准备相应的螺纹

       接口与本试压泵连接，如有特殊要求，以订货协议为准。

四、主要功能及特点

气密封试验台采用计算机加单片机两级控制系统，具有测试压力稳定，压力测试精度高等特点。整个试验过程均可在计算机上操作完成，计算机自动生成压力、时间曲线，并将各种数据存储，随时可打印出试验报告。也可以通过按钮开关手动控制试验过程；

计算机自动卸压和手动卸压双重卸压装置，加上超压、超时、泄露报警系统，使整套设备更加安全可靠；

试压现场采用摄像头实时监控，可以实现无人试压现场；（*可选项）

远程测试软件成熟稳定，人性化的操作界面方便用户操作与监控。

 采用气动泵或者电动泵做压力源，试验压力高，最高可达210MPa，输出压力可以无级调节，升压速率可以自由设定；

 所有高压元件与管路均采用不锈钢，适合纯气体、混合气体等更多试压介质；

试验过程中，可以自动进行压力补偿；

五、 型号字义及型号系列：

例：QST-140气动试压泵：额定压力140MPa，记录仪试压泵记录方式：无线记录。

型号系列：

六、 订货需知

1、 用户订货时写明产品型号、规格（参见上表）；

2、 如用户提出特殊要求，可由双方协商，由我公司设计或试制。

七、 工作原理图
