胜利油田瑞特机械QY系列气动试压泵技术方案

气动试压泵技术协议

一、QY气动试压泵

技术参数（仅供参考具体请以到货实物为准）

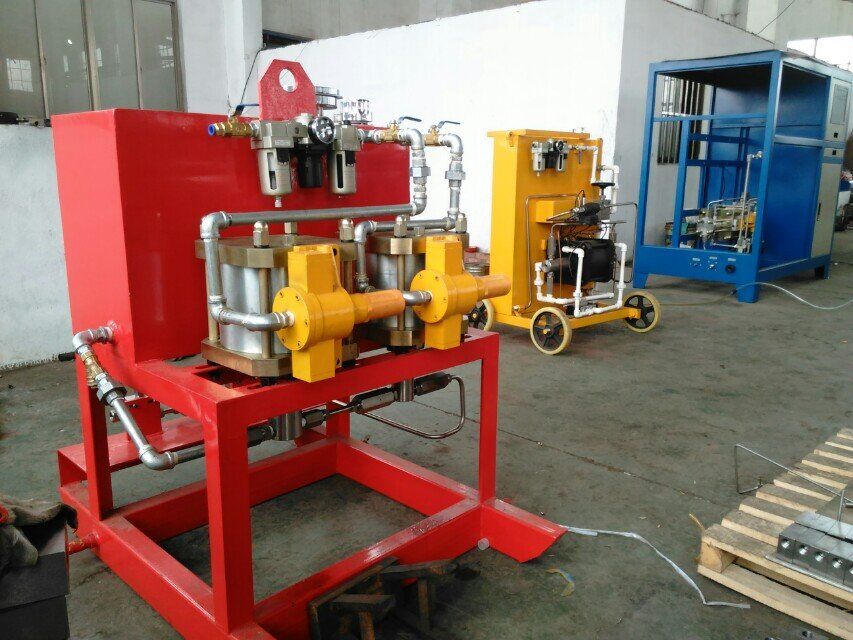

1、气动试压泵技术参数

型号：QY220

额定压力：220 MPa

气源压力：0.7-1.0 MPa

适应温度：0-50℃

重量：180kg

2、气动压力自控试压泵为双连气动压力泵，由低端压力泵和高端压力泵组成，低端压力泵比值为1：51，高端压力泵比值为1：277。

3、打压泵装置配备手推装置

4、试压泵装置配备的小车能满足沙石路面。

5、气动试压泵为移动式结构，在工作状态有固定及平衡装置，并且满足运输的需要。

6、各压力泵有独立的控制开关，运行工作速度方便可调，且能够完全切断压力泵的工作气源。低端压力泵独立工作时，可通过高端压力泵的通路输出压力，各压力泵输出端均设有单向阀，各输出口装有截止阀，防止压力回返。高压管路中的单向阀及截止阀应能方便更换。

7、气动压力泵气源出入端应装有带减压阀的分水滤气器及油雾器，规格应与气动压力泵匹配。进水口设有水路过滤器，且能方便更换、清洗。

8、气动试压泵压力系统应有压力表及压力传感器，压力表额定压力为250MPa为内MPa外PSI，压力传感器额定压力为200MPa。封闭压力输出口，压力表及压力传感器可进行压力相互校对。

9、气动试压泵设有备用水箱，进出水口应与水源接口连接。

一、QY220-J气动试压泵

数显记录仪技术参数：

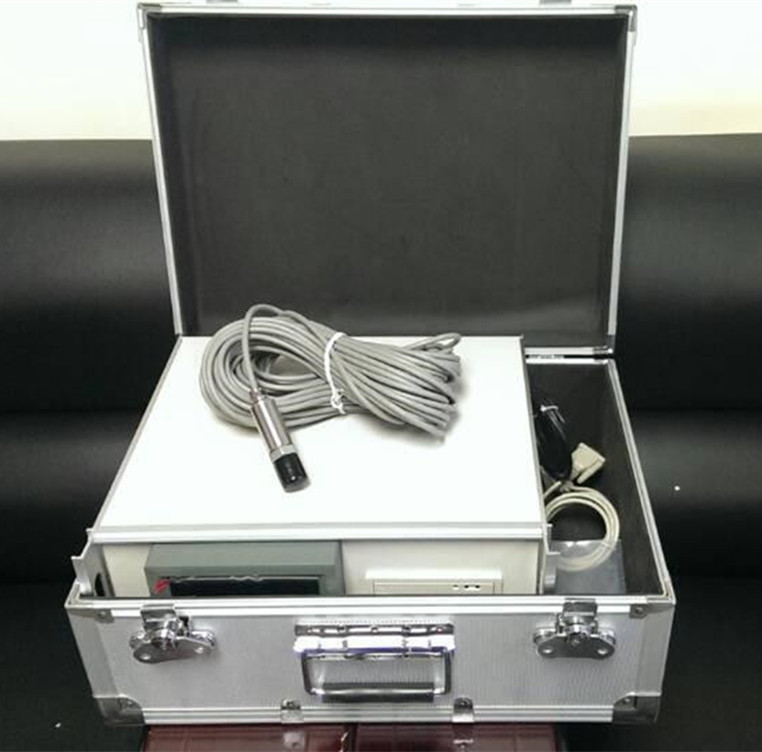

数显记录仪五寸（彩屏），AC220V电源，接入压力传感器信号；

采集的压力数据可通过U盘导出导入计算机，也可直连电脑通过计算机上位机软件读取数据；

微型打印机（针式）；

压力传感器：200MPa精度为满量程FS0.1%，DC24V，4-20mA，量程0-200MPA；

仪表工具箱：安装记录仪与打印机等，标配；

便携式机箱：安放仪表工具箱及备件；

仪表电源线：一套；

压力信号线：一套；

8G高速U盘：一个；

计算机上位机管理软件：光盘一张。

便携式记录仪压力采集系统具有以下功能：

1、在压力试验过程中，阀门试压泵可以显示实时压力数值和实时压力曲线，自动记录压力值及升压保压过程的曲线变化并存储与打印到微型打印机，或通过U盘导出数据到计算机等功能。

2、数显记录仪压力采集系统可随时通过数据线直连到计算机（笔记本电脑）上，通过计算机后台软件实时观察试验情况及压力数值和压力曲线，并可通过计算机导入数据随时打印试验报表，试验报表格式电子档可任意随时编辑。 计算机（笔记本电脑）由客户自行提供。

3、远程控制：便携式记录仪压力采集系统通过压力传感器数据线与试压泵相连，标配10米，可以进行延长，从而实现远程控制、安全试压的目的！

4、设备的安装调试由供方技术人员7X24小时电话指导。如电话指导不能完成安装调试，我公司可立即派人到需方进行安装调试。
