计算机控制试压泵远程多路压力采集控制系统软件说明

来源:达凯思机械    作者:达凯思   时间:2015-04-29 10:10:14

计算机控制试压泵远程多路压力采集控制系统软件说明

本系统是公司经过多年的技术积累,从客户的实际需求出发,打破固有的思维研发而成,堪称国内首创。完善的人机交互界面,制定试压方案后会通过弹出窗口的形式引导操作员完成实验,同时控制6路试压,采集6路压力和温度,在各路试压之前任意设定试验项目、压力值、保压时间等各种试验参数,单独形成报表。同时软件可根据用户技术要求更改功能,可按照用户自定义界面及功能编制,以双方最终沟通需方认可的界面为准。

现对该系统提炼部分功能提点进行说明:

1、既可以通过触摸屏显示实时压力数值和实时压力曲线,记录仪试压泵自动记录压力值和温度值通过U盘导出数据到计算机等功能。

2、可以随时通过数据线直连到计算机(笔记本电脑)上,通过计算机后台软件实时观察试验情况及压力数值和压力曲线,并可通过计算机专用采集软件随时打印试验报表,试验报表格式电子档可任意随时编辑

3、可以任意截取压力采集时间内的任意曲线进行保存生成试验报表。

4、可以长时间采集数据工作不能间断,几十小时几百小时成千上万小时。

5、便携式打压泵计算机压力采集系统通过压力传感器数据线与试压泵相连,可以进行延长,从而实现远程采集、安全试压的目的!

(一)实物图

(二)系统控制软件操作界面说明及系统软件的参数设置:

点电脑中

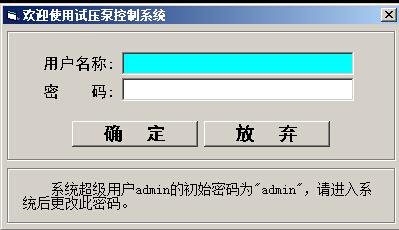

1、 登录:系统自动生成一个超级用户,用户名和密码为admin,进入系统后,通过增加修改删除用户等操作,用户可自己增加删除修改用户名称密码级别等。

2、 第一次登陆后,可以进行用户配置,只有管理员用户才能进行用户配置。

3、 接下来可以进行参数配置:

(1)串口配置:

地址为采集系统的地址:

端口号为电脑和采集器连接用的串口的端口号

波特率、校验、数据位、停止位应和采集器的对应(本机串口端口号是4)

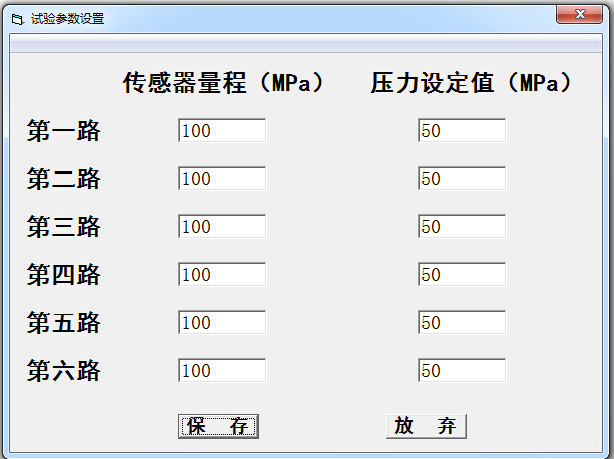

(2)传感器配置:配置传感器。传感器量程为传感器固定量程。



设置好传感器量程后,点默认值后,再点保存。

4、配置完传感器的量程参数后,即可开始进行电动试压泵压力采集了,所有参数只需要在第一次登陆软件时设置,以后如果不需要改变传感器的量程,就不需要再去设置任何参数.

点监视即可跳出下面界面

然后点开始监视即可实时采集试压泵工作中的实时压力曲线和数据了。

当试压结束后点保存数据,然后点报表管理中的历史曲线即可选择任意实验数据

报表管理功能包含:历史曲线、历史报表、数据清理三个选项。

历史曲线显示保存的打压数据曲线,并可产生历史报表

可点击生成报表

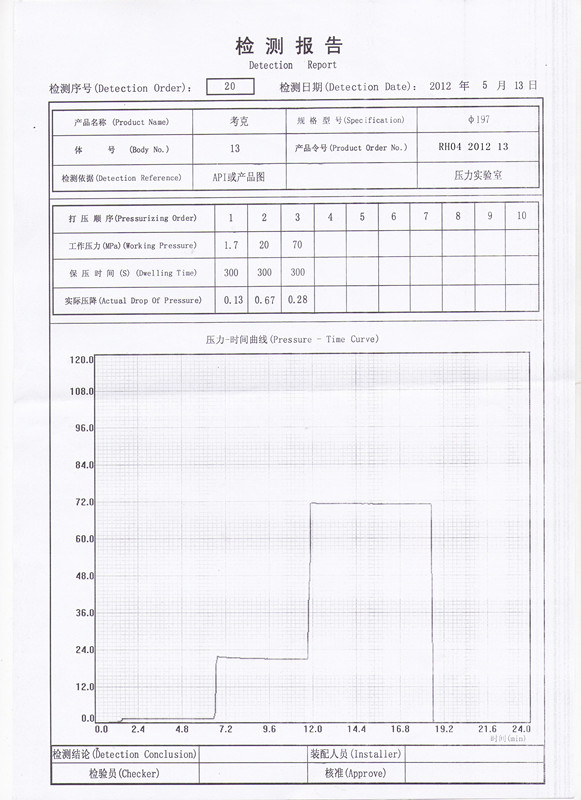

以上为客户提供的试压报表。仅供参考,具体请以实物为准。

本系统试验报表由客户提供模版,开放式制作。

5. 历史数据清理:点击数据清理可选择需要删除的历史曲线与历史报表。(慎用)

6.常用的工具软件

(三)操作技巧

1.本系统如果需要做试验补以前的历史数据的话,可通过修改计算机时间的办法来实现。

2.本系统阀门试压泵可以通过设定压力传感器不同的参数来实现与实际压力成倍数的试验(多用于低压高显示)

以上是软件的一些基本功能,图片仅供参考。请以实物为准!

(四)PC116系列远程多路压力采集控制系统技术参:

触摸屏(7寸彩屏),AC220V电源,接入压力传感器信号;

压力传感器:100MPa精度为满量程FS0.1%,DC24V,4-20MA,量程0-60MPa;

仪表工具箱:安装便携式试压泵压力采集系统标配;

便携式机箱:安放仪表工具箱及备件标配;

仪表电源线:一套;

压力信号线:一套;

通讯线:一根(标配1.5米)

8G高速U盘:一个;

计算机上位机管理软件:在U盘里。
